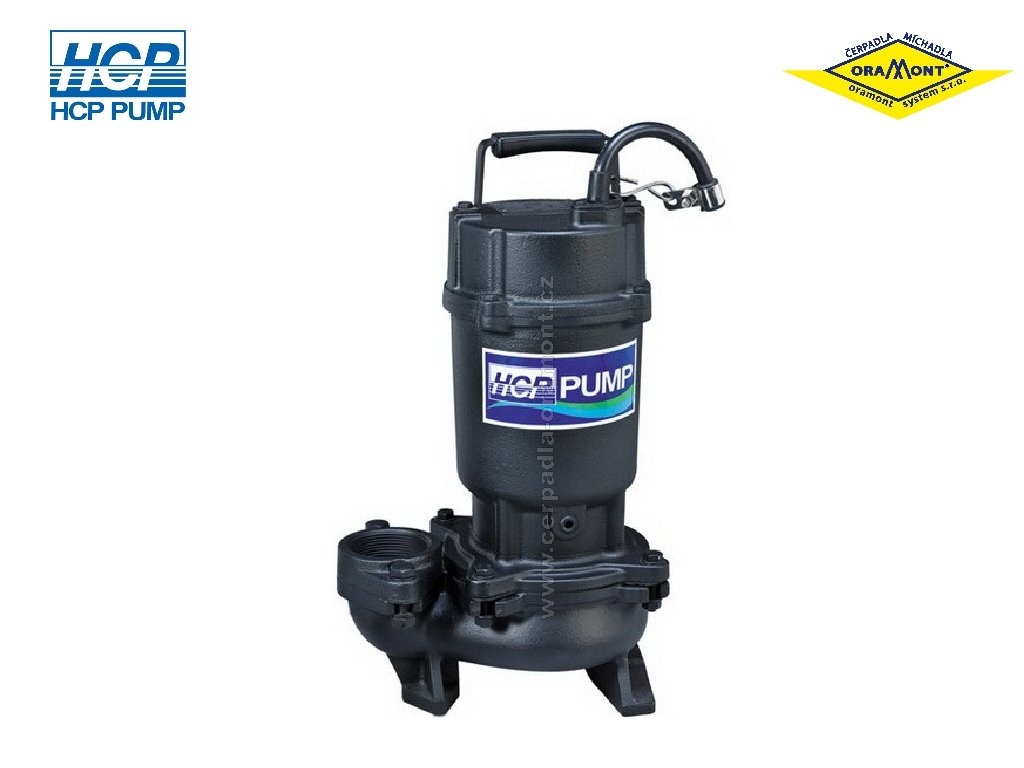

Těžké kalové čerpadlo na surové kaly HCP 50AFU21.5 WD 1,5kW 400V Výtlačné hrdlo: 50mm
Popis
HCP 50AFU21.5 WD | těžké kalové čerpadlo | 1,5kW 400V
Výkonové parametry čerpadla HCP 50afu21.5 WD
Výkon: 1,5kW
Napětí: 400V
Proud: 3,5A
Průtok: Qn 12m3/hod (Qmax 27m3/hod)
Výtlak: Hn 14m (Hmax 19m)
Výtlačné hrdlo: 50mm
Průchodnost: 35mm

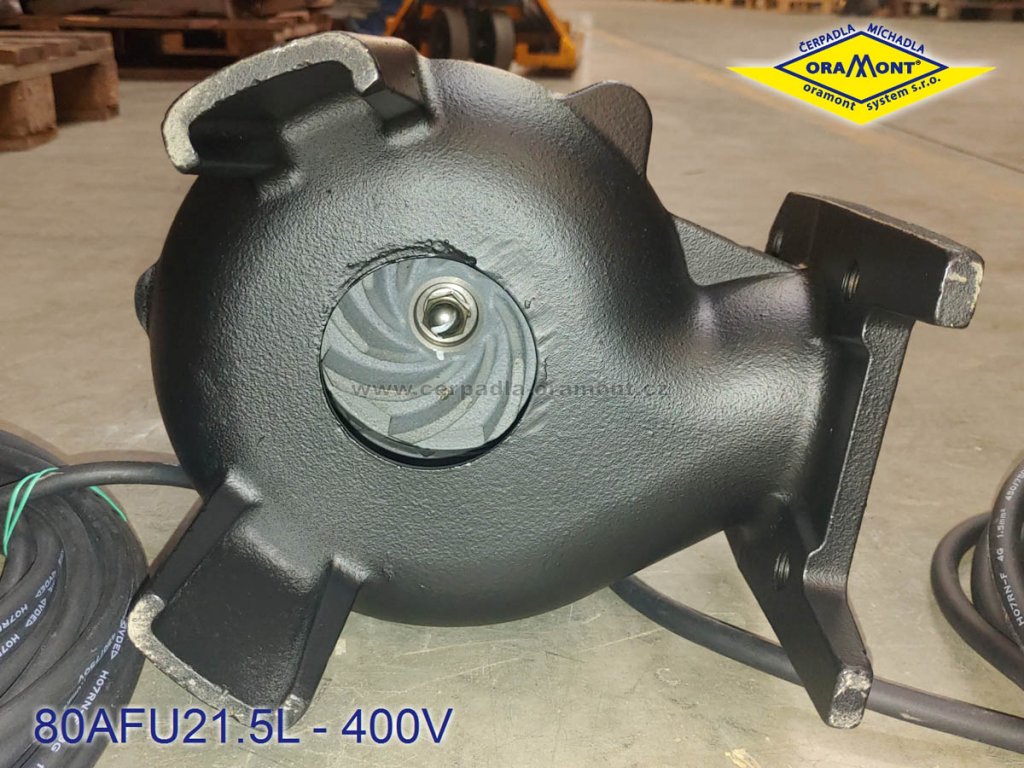

Oběžné kolo: U - vírové otevřené
Plovák: ne
Detektor vody v ucpávce WD: ano
Spouštěcí zařízení: T50E
Max. teplota kapaliny: 35°C
Spínání: Y - přímé
Kmitočet: 50Hz
Otáčky motoru: 1380 ot/min
Délka kabelu: 15m
Hmotnost: 29kg
Typová řada: AF - Těžká kalová čerpadla HCP
Použití čerpadla
Na odčerpávání odpadních vod, fekálií, surových kalů, média s obsahem pevných, drobných a kusovitých částic, nasazení v kanalizačních soustavách, čerpacích stanicích a čistírnách odpadních vod.
Popis konstrukce
Hydraulická část čerpadla včetně ucpávkové komory a horního krytu je vyrobena z šedé litiny, plášť motoru je z nerezové oceli ČSN 17 240. Kalová ponorná čerpadla HCP řady AF jsou vybavena dvojitými mechanickými ucpávkami mazanými stálou olejovou náplní, chráněná ze strany média guferem. Od velikosti 05 je materiál ucpávek SiC/SiC. Jako doplňková ochrana mechanické ucpávky proti nečistotám slouží přídavné gufero. Nejnovější elektromotor v suchém provedení je vybaven doplňkovou tepelnou ochranou. Kalová čerpadla velikostí 01 až 31 na 230V a velikostí 05 až 33 na 400V je možno dodat včetně integrovaného plovákového spínače – označení písmenem "F". Profesionální výroba, montáž a důkladná výstupní kontrola jsou zárukou nejvyšší kvality čerpadel HCP.
příslušenství k čerpadlům (není součástí čerpadla):
- Spouštěcí zařízení T50E
- Nerezové vodící tyče a prodloužený nerezový řetěz (délka dle požadavku zákazníka)
- Externí plovákový spínač MS1/10m; pro každé čerpadlo jsou potřeba vždy min.2 ovládací plováky
- Ovládací skříň QTD 10/9A-A-FOX pro 1 čerpadlo, nebo QTD 20/9A-A-FOX pro 2 čerpadla
Spouštěcí zařízení čerpadla T50E (bez vodících tyčí) obsahuje:
Těleso spouštěcího zařízení, posuvný hák, horní držák vodících tyčí, nerez spouštěcí řetěz délky 4m.
Vybavení ovládací skříně:
Motorová relé; nastavitelná proudová ochrana, motorové pojistky, vypínač, hlavní vypínač, připojení plováků, sond a čidel, výstup na signalizaci, DS - vyhodnocení signálu čidla WD (průsak do ucpávky).
POZNÁMKA:
- Ovládací skříň QTD 20 - umožňuje automatické střídání a souběh dvou čerpadel
- Pro signalizaci havarijní hladiny je nutný ještě další 1ks plovákového spínače (MS1/10m)
- Rozvaděč není vybaven GSM hlásičem a nemá připojení pro dálkový přenos dat
- Rozvaděč je určen pro vnitřní instalaci -5°C až +40°C s maximální 50% relativní vlhkostí
Související produkty
-
Kód: 220001
| Hmotnost | 29 kg |
| Výkon motoru (?) | 1,5 kW |
| Výška výtlaku (?) | 10 - 15 m |
| Požadovaný průtok (?) | 10 - 20 m3/hod |
| Průchodnost čerpadlem (?) | 30 - 50 mm |
| Napětí (?) | 400 V |
| Velikost výtlačného hrdla (?) | DN50 |
| Výbava stroje (?) | Možnost připojení na SZ, Detektor vody - čidlo průsaku |
| Výrobce (?) | HCP |
