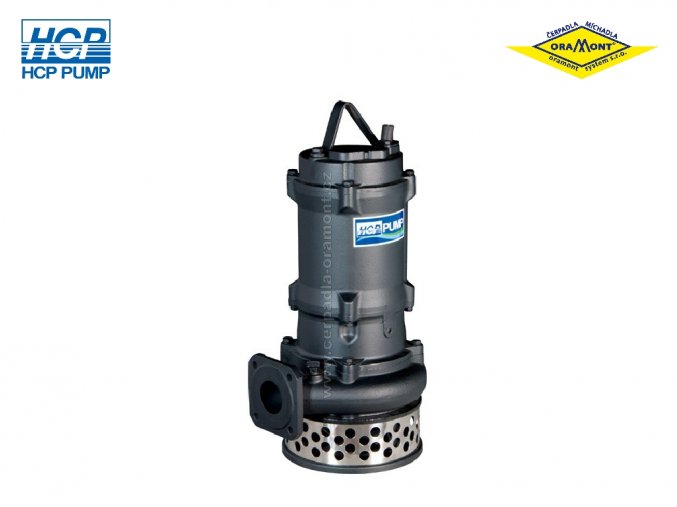

Těžké drenážní čerpadlo na odpadní vody HCP 100AL211 WD 11kW 400V Výtlačné hrdlo: 100mm
Popis
HCP 100AL211 WD | Lehké drenážní čerpadlo | 11kW 400V
Výkonové parametry čerpadla HCP 100AL211 WD
Výkon: 11kW
Napětí: 400V
Proud: 21,6A
Průtok: Qn 60m3/hod (Qmax 132m3/hod)
Výtlak: Hn 39,5m (Hmax 52m)
Výtlačné hrdlo: 100mm
Průchodnost: 20mm
Oběžné kolo: otevřené dvoulopatkové oběžné kolo
Plovák: ne
Detektor vody v ucpávce WD: ano
Spouštěcí zařízení: T100/80BH
Max. teplota kapaliny: 40°C
Spínání: rozběh Y-D
Kmitočet: 50Hz
Otáčky motoru: 2900 ot/min
Délka kabelu: 15m
Hmotnost: 91kg
Typová řada: AL - Těžká drenážní čerpadla HCP pro mírně znečištěné kapaliny
Použití čerpadla
Tyto těžká drenážní čerpadla jsou vhodná zejména na odvodnění základů a prostorů s nahromaděnou vodou, vypouštění rybníků, bazénů a nádrží, odčerpávání vody ze zatopených sklepů, přečerpávání vody ze studní.
Popis konstrukce
Hydraulická část čerpadla včetně ucpávkové komory a horního krytu je vyrobena z šedé litiny, plášť motoru je z nerezové oceli ČSN 17 240. Kalová ponorná čerpadla HCP řady AL jsou vybavena dvojitými mechanickými ucpávkami mazanými stálou olejovou náplní, chráněná ze strany média guferem. Jako doplňková ochrana mechanické ucpávky proti nečistotám slouží přídavné gufero. Nejnovější elektromotor v suchém provedení je vybaven doplňkovou tepelnou ochranou. Profesionální výroba, montáž a důkladná výstupní kontrola jsou zárukou nejvyšší kvality čerpadel HCP. Od 11kW včetně mají čerpadla elektromotory s rozběhem Y-Δ a MTP ochranu vynutí, 4 kabely, dva silové (Y-Δ) a dva signalizační (WD+MTP). Tyto ochrany odpojí stykač, vypnou čerpadlo a zabrání tím havárii čerpadla.
příslušenství k čerpadlům (není součástí čerpadla):
- Spouštěcí zařízení T100/80BH
- Nerezové vodící tyče a prodloužený nerezový řetěz (délka dle požadavku zákazníka)
- Externí plovákový spínač MS1/10m; pro každé čerpadlo jsou potřeba vždy min.2 ovládací plováky
- Ovládací skříň QTSE 10/28A-T-AR+DS pro 1 čerpadlo, nebo QTSE 20/28A-T-AR+DS pro 2 čerpadla
Spouštěcí zařízení čerpadla T100/80BH (bez vodících tyčí) obsahuje:
Těleso spouštěcího zařízení, posuvný hák, mezikus, horní držák vodících tyčí, nerez spouštěcí řetěz délky 4m.
Vybavení ovládací skříně:
Motorová relé, nastavitelná proudová ochrana, motorové pojistky, vypínač, hlavní vypínač, připojení plováků, sond a čidel, výstup na signalizaci.
POZNÁMKA:
- Ovládací skříň QTSE 20 - umožňuje automatické střídání a souběh dvou čerpadel
- Pro signalizaci havarijní hladiny je nutný ještě další 1ks plovákového spínače (MS1/10m)
- Rozvaděč není vybaven GSM hlásičem a nemá připojení pro dálkový přenos dat
- Rozvaděč je určen pro vnitřní instalaci -5°C až +40°C s maximální 50% relativní vlhkostí
Související produkty
-
Kód: 220007
| Hmotnost | 91 kg |
| Výkon motoru (?) | 11 kW |
| Výška výtlaku (?) | 35 - 40 m |
| Požadovaný průtok (?) | 50 - 60 m3/hod, 60 - 80 m3/hod |
| Průchodnost čerpadlem (?) | 10 - 30 mm |
| Napětí (?) | 400 V |
| Velikost výtlačného hrdla (?) | DN100 |
| Výbava stroje (?) | Možnost připojení na SZ, Detektor vody - čidlo průsaku |
| Výrobce (?) | HCP |
