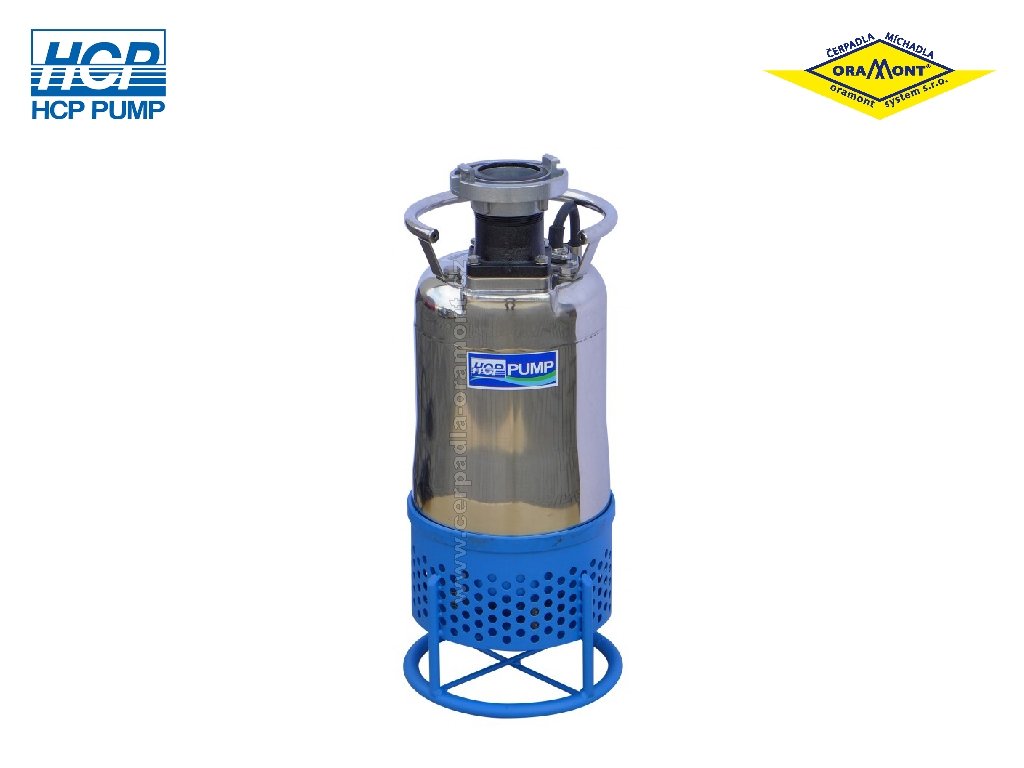

Ponorné drenážní čerpadlo s vířičem na abrazivní vody HCP 80AGN23.7 3,7kW 400V Výtlačné hrdlo: B75
Popis
HCP 80AGN23.7 | drenážní čerpadlo s vířičem | 3,7kW 400V
Výkonové parametry čerpadla HCP 80AGN23.7
Výkon: 3,7kW
Napětí: 400V
Proud: 8,3A
Průtok: Qn 36m3/hod (Qmax 72m3/hod)
Výtlak: Hn 19m (Hmax 26,5m)
Výtlačné hrdlo: B75
Průchodnost: 10mm
Oběžné kolo: uzavřené s velkou účinností pro obecné použití
Plovák: ne
Detektor vody v ucpávce WD: ne
Hadice v ceně: ano (10m požární hadice)
Spouštěcí zařízení: ne
Max. teplota kapaliny: 40°C
Spínání: přímé
Kmitočet: 50Hz
Otáčky motoru: 2800 ot/min
Materiálové provedení: šedá litina + nerez
Délka kabelu: 15m
Hmotnost: 40kg
Typová řada: AG - Kompaktní drenážní čerpadla HCP na abrazivní vody s vířičem a chlazeným pláštěm
Použití čerpadla
Tyto kompaktní drenážní čerpadla jsou vhodná zejména k čerpání vody znečištěné obsahem písku, kamenné drtě, jílu, bahna a podobných hmot mající abrazivní účinek. Odvodňování při zakládání staveb, tunelů, dolů, kanálů, a nádrží s usazeninami pevných látek. Čerpání sedimentujících kapalin, které silný proud od vířiče zamíchá.
Popis konstrukce
Kompaktní ponorná čerpadla s chlazeným pláštěm a vířičem pro čerpání kapalin, obsahujících abrazivní částice (písek apod.) Čerpadlo má ve spodní části na prodlouženém rotoru připevněnu vířící vrtuli, která vytvoří proud kapaliny proti dnu čerpané jímky a uvede usazeniny do vznosu.
Oběžná kola čerpadel jsou vyrobena ze slitiny s vysokým obsahem chromu (HCR), tepelně zpracována a zpevněna. Vynikají vysokou odolností proti otěru. Plášť čerpadla a motoru, sací síto, hřídel a veškerý spojovací materiál je z nerez oceli. Sací víko je vyrobeno z perlitické litiny a kaleno na 50HRC. Ostatní části jsou vyrobeny ze šedé litiny. Čerpadla jsou vybavena dvojitými mechanickými ucpávkami SiC/SiC, mazanými stálou olejovou náplní. Jako doplňková ochrana mechanické ucpávky proti nečistotám slouží přídavné gufero. Profesionální výroba, montáž a důkladná výstupní kontrola jsou zárukou nejvyšší kvality čerpadel HCP.
příslušenství k čerpadlům (není součástí čerpadla):
- Externí plovákový spínač MS1/10m; pro každé čerpadlo jsou potřeba vždy min.2 ovládací plováky
- Ovládací skříň QTD 10/17A-A-SMART-S pro 1 čerpadlo, nebo QTD 20/17A-A-SMART pro 2 čerpadla
- Plochá hadice B75 pro kalová a drenážní čerpadla HCP
Vybavení ovládací skříně:
Stykač, nastavitelná proud.ochrana, vypínač, hlavní vypínač, připojení plováků, sond a čidel, výstup na signalizaci.
POZNÁMKA:
- Ovládací skříň QTD 20 - umožňuje automatické střídání a souběh dvou čerpadel
- Pro signalizaci havarijní hladiny je nutný ještě další 1ks plovákového spínače (MS1/10m)
- Rozvaděč není vybaven GSM hlásičem a nemá připojení pro dálkový přenos dat
- Pro signalizaci havarijní hladiny je nutný ještě další 1ks plovákového spínače
- Rozvaděč je určen pro vnitřní instalaci -5°C až +40°C s maximální 50% relativní vlhkostí
Související produkty
-
Kód: 220400
| Hmotnost | 45 kg |
| Výkon motoru (?) | 3,7 kW |
| Výška výtlaku (?) | 15 - 20 m |
| Požadovaný průtok (?) | 30 - 40 m3/hod |
| Průchodnost čerpadlem (?) | 3,5 - 10 mm, 10 - 30 mm |
| Napětí (?) | 400 V |
| Velikost výtlačného hrdla (?) | DN75 |
| Výbava stroje (?) | Hadice v ceně |
| Výrobce (?) | HCP |
