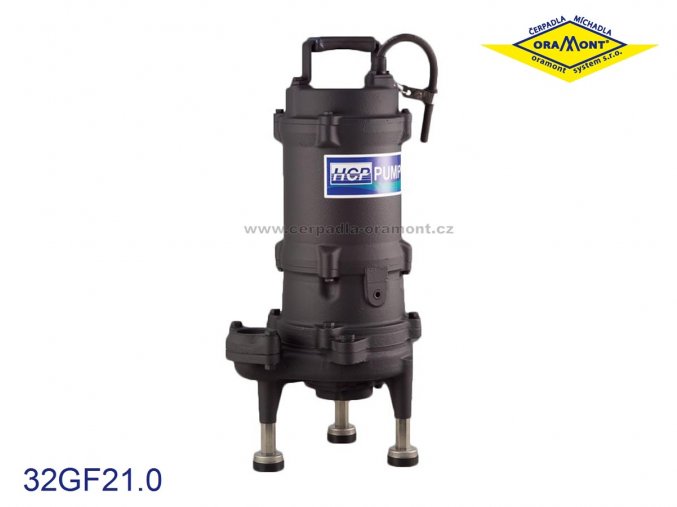

Ponorné čerpadlo s řezacím zařízením HCP 32GF21.0 1kW 230V
Popis
HCP 32GF21.0 | Ponorné čerpadlo s řezacím zařízením | 1kW 230V
Výkonové parametry čerpadla HCP 32GF21.0
Výkon: 1kW
Napětí: 230V
Proud: 6,4A
Průtok: Qn 3,6m3/hod (Qmax 7,8m3/hod)
Výtlak: Hn 17m (Hmax 20,5m)
Výtlačné hrdlo: 32mm (5/4")
Oběžné kolo: Otevřené vírové oběžné kolo + řezací zařízení
Plovák: ne
Detektor vody v ucpávce WD: ne
Spouštěcí zařízení: T50E
Max. teplota kapaliny: 35°C
Spínání: přímé
Kmitočet: 50Hz
Otáčky motoru: 2820 ot/min
Délka kabelu: 10m
Hmotnost: 27kg
Typová řada: GF - Lehká kalová čerpadla HCP
Použití čerpadla
Na odčerpávání surových odpadních vod z budov, hotelů, průmyslových závodů, škol, rodinných a činžovních domů, na tlakové odpadní systémy, septiky, akumulované kaly, čerpání vod znečištěných kaly, drobnými kusovitými a vláknitými částicemi bez abrazivních příměsí.
Popis konstrukce
Hydraulická část čerpadla včetně ucpávkové komory a horního krytu je vyrobena z šedé litiny, plášť motoru je z nerezové oceli ČSN 17 240. Kalová ponorná čerpadla HCP řady GF jsou vybavena dvojitými mechanickými ucpávkami mazanými stálou olejovou náplní, chráněná ze strany média guferem. Od velikosti 05 je materiál ucpávek SiC/SiC. Jako doplňková ochrana mechanické ucpávky proti nečistotám slouží přídavné gufero. Nejnovější elektromotor v suchém provedení je vybaven doplňkovou tepelnou ochranou. Kalová čerpadla velikostí 01 až 31 na 230V a velikostí 05 až 33 na 400V je možno dodat včetně integrovaného plovákového spínače – označení písmenem "F". Čerpadlo je vybaveno doplňkovou ochranou, která chrání elektromotor před přetížením v důsledku proudových a napěťových změn a při zablokování oběžného kola. Čerpadlo je nutno jistit a chránit v souladu s návodem k obsluze. Profesionální výroba, montáž a důkladná výstupní kontrola jsou zárukou nejvyšší kvality čerpadel HCP.
příslušenství k čerpadlům (není součástí čerpadla):
- Spouštěcí zařízení T50E
- Nerezové vodící tyče a prodloužený nerezový řetěz (délka dle požadavku zákazníka)
- Ovládací skříň QMD 10/17A-A-SMART pro 1 čerpadlo, nebo QMD 20/16A-A-SMART pro 2 čerpadla
Spouštěcí zařízení čerpadla T50E (bez vodících tyčí) obsahuje:
Těleso spouštěcího zařízení, posuvný hák, horní držák vodících tyčí, nerez spouštěcí řetěz délky 4m.
Vybavení ovládací skříně:
Motorová relé; nastavitelná proudová ochrana, motorové pojistky, vypínač, hlavní vypínač, připojení plováků, sond a čidel, výstup na signalizaci.
POZNÁMKA:
- Ovládací skříň QMD 20 - umožňuje automatické střídání a souběh dvou čerpadel
- Pro signalizaci havarijní hladiny je nutný ještě další 1ks plovákového spínače (MS1/10m) nebo (H07RN-F/10m)
- Rozvaděč není vybaven GSM hlásičem a nemá připojení pro dálkový přenos dat
- Rozvaděč je určen pro vnitřní instalaci -5°C až +40°C s maximální 50% relativní vlhkostí
Související produkty
-
Kód: 220001
| Hmotnost | 27 kg |
| Výkon motoru (?) | 1kW |
| Výška výtlaku (?) | 15 - 20 m |
| Požadovaný průtok (?) | 0 - 10 m3/hod |
| Napětí (?) | 230 V |
| Velikost výtlačného hrdla (?) | DN32 |
| Výbava stroje (?) | Možnost připojení na SZ |
| Výrobce (?) | HCP |
Ukázka funkce rozřezaní košile čerpadlem GF
Ukázka řezací funkce čerpadla GF
