Plovákový spínač H07RN-F 10m Napětí 230V (400V při použití stykače)
Popis

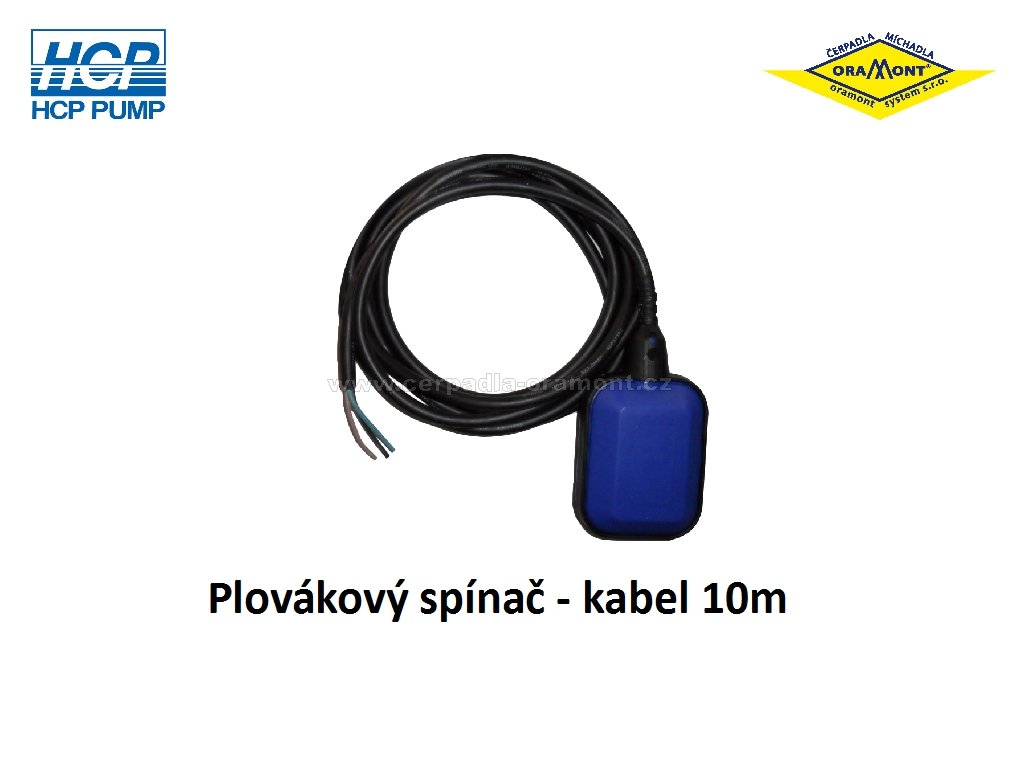

Plovákový spínač H07RN-F - 10m
Plovákový spínač se používá zejména ke hlídání úrovně hladiny nádrže nebo jímky. Plovák je vyroben jako těleso vyplněné pod tlakem polyprophylenem, opatřené pevným vnějším protizávažím umístěným v místě výstupu kabelu. Plovákový spínač obsahuje dvě komory a venkovní obal, který zajišťuje dokonalou vodotěsnost. Kontakt plováku je umístěn centrálně ve vlastním neprodyšném pouzdře, který je izolován pomocí pěnové výplně. Toto řešení ještě zvyšuje ochranu proti vniknutí vlhkosti a tepelně izoluje neprodyšné pouzdro, v němž je kontakt uložen a navíc eliminuje vznik kondenzátu. Plovák obsahuje pryžový kabel, který je odolnější proti lámavosti ve studené vodě.
Rozdíl zapínací a vypínací hladiny lze nastavit délkou pohyblivé části kabelu. Princip je stejný jako u ponorných čerpadel, u kterých je plovákový spínač instalovaný již od výrobce. Kabel od spínače má tři vodiče (společný, rozpínací a spínací). Černý a modrý se sepne při dosažení spodní (zapínací) úrovně hladiny a vypne se po dosažení horní (vypínací) úrovně hladiny. Černý a hnědý se sepne po dosažení horní (vypínací) úrovně hladiny a vypne se po dosažení spodní (zapínací) úrovně hladiny.
Použití:
- Vhodný pro hlídání hladiny užitkové nebo odpadní vody
- Pro funkci dopouštění nádrže nebo jímky (nahoře vypnuto / dole zapnuto)
- Pro funkci vyčerpávání nádrže nebo jímky (nahoře zapnuto / dole vypnuto)
- Pro čerpadla s motorem o napětí 230V, s maximálním odběrem proudu 10A
- Pro čerpadla s motorem o napětí 400V je nutné provést zapojení přes stykač
- Hlídání čerpadel proti chodu na sucho (v případě nízké hladiny čerpadlo vypne)
Technické parametry:
- Jmenovité napětí: 250V
- Spínací proud (max.): 8A (s indukčním zatížením)
- Spínací proud (max.): 16A (bez indukčního zatížení)
- Pracovní teplota: 0°C až 50°C
- Typ kontaktu: 1 přepínací kontakt
- Funkce: dopouštění / vyčerpávání
- Materiálové složení: plast, kov, pryžová směs EM2
- Typ kabelu: kabel H07RN-F 3x1,0mm
- Hmotnost plováku: 2kg
- Délka kabelu: 10m
- Třída krytí: IP68
