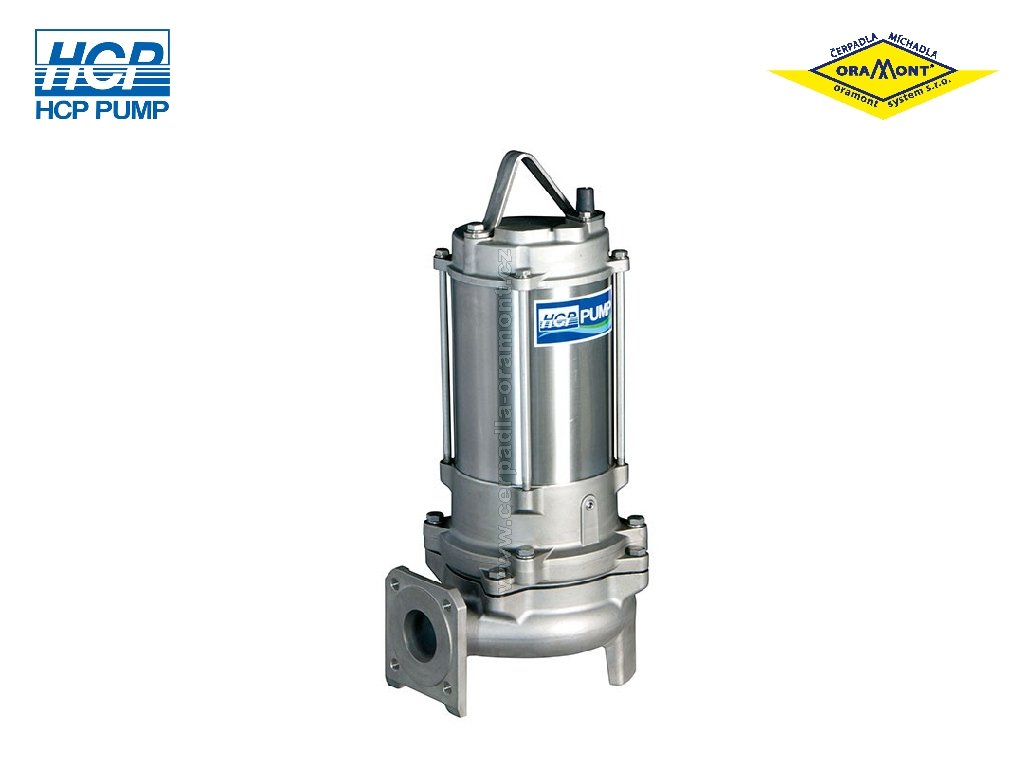

Celonerezové kalové čerpadlo HCP 80SFU211 11kW 400V Výtlačné hrdlo: 80mm
Popis
HCP 80SFU211 | CELONEREZOVÉ kalové čerpadlo | 11kW 400V
Výkonové parametry čerpadla HCP 80SFU211
Výkon: 11kW
Napětí: 400V
Proud: 21,6A

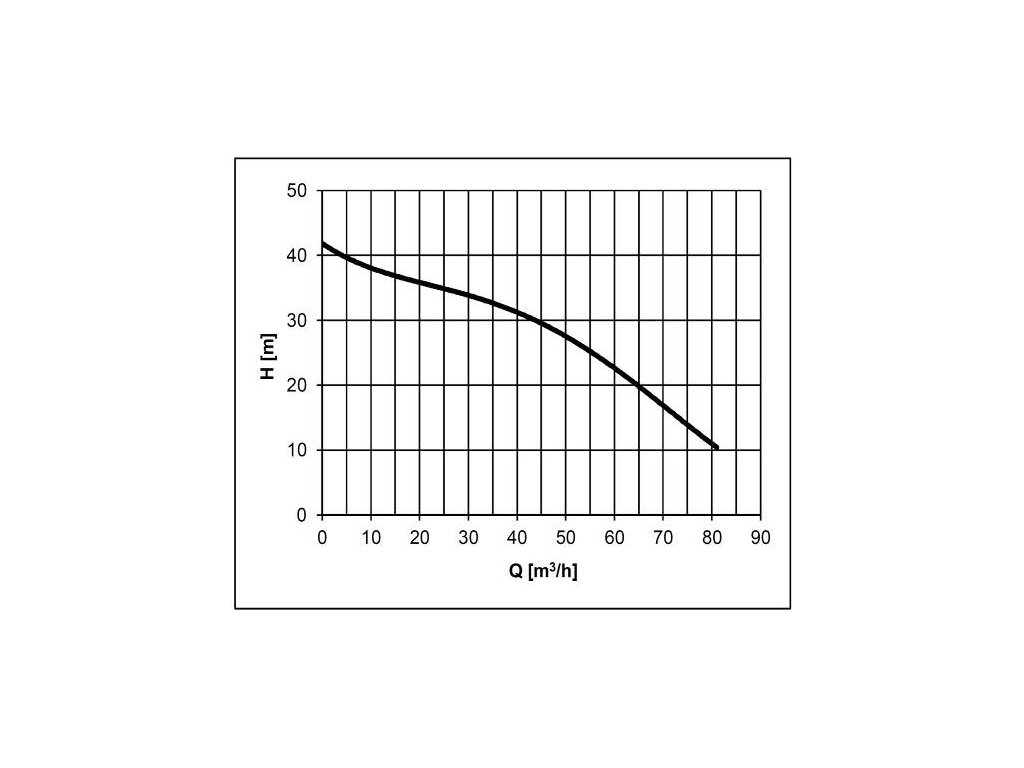

Průtok: Qn 36m3/hod (Qmax 90m3/hod)
Výtlak: Hn 33m (Hmax 42,5m)
Výtlačné hrdlo: 80mm
Průchodnost: 50mm
Oběžné kolo: U - vírové otevřené s lopatkou typu Vortex
Plovák: ne
Detektor vody v ucpávce WD: ne
Spouštěcí zařízení: ST-80DH
Max. teplota kapaliny: 40°C
Spínání: rozběh Y-D
Kmitočet: 50Hz
Otáčky motoru: 2900 ot/min
Délka kabelu: 10m
Hmotnost: 76kg
Typová řada: SF - Celonerezová kalová čerpadla HCP
Použití čerpadla
Díky odolnosti hydraulické části je možné čerpání agresivních odpadních kalů a chemikálií, čerpávání nádrží, záchytných a neutralizačních jímek v chemickém, farmaceutickém a potravinářském průmyslu, agresivní vody a kaly z chemických provozů, dehtové vody z koksoven, odsíření elektráren, chemické ČOV, apod.
Popis konstrukce
Hydraulická část čerpadla včetně ucpávkové komory a horního krytu je vyrobena z šedé litiny, plášť motoru je z nerezové oceli ČSN 17 240. Kalová ponorná čerpadla HCP řady SF jsou vybavena dvojitými mechanickými ucpávkami mazanými stálou olejovou náplní, chráněná ze strany média guferem. Od velikosti 05 je materiál ucpávek SiC/SiC. Jako doplňková ochrana mechanické ucpávky proti nečistotám slouží přídavné gufero. Nejnovější elektromotor v suchém provedení je vybaven doplňkovou tepelnou ochranou. Od 11kW včetně mají čerpadla elektromotory s rozběhem Y-Δ a MTP ochranu vynutí, 4 kabely, dva silové (Y-Δ) a dva signalizační (WD+MTP). Tyto ochrany odpojí stykač, vypnou čerpadlo a zabrání tím havárii čerpadla. Profesionální výroba, montáž a důkladná výstupní kontrola jsou zárukou nejvyšší kvality čerpadel HCP.
příslušenství k čerpadlům (není součástí čerpadla):
- Spouštěcí zařízení ST-80DH
- Nerezové vodící tyče a prodloužený nerezový řetěz (délka dle požadavku zákazníka)
- Externí plovákový spínač MS1/10m; pro každé čerpadlo jsou potřeba vždy min.2 ovládací plováky
- Ovládací skříň QTSE 10/28A-T-AR+DS pro 1 čerpadlo, nebo QTSE 20/28A-T-AR+DS pro 2 čerpadla
Spouštěcí zařízení čerpadla ST-80DH (bez vodících tyčí) obsahuje:
Těleso spouštěcího zařízení, posuvný hák, horní držák vodících tyčí, nerez spouštěcí řetěz délky 4m.
Vybavení ovládací skříně:
Motorová relé, nastavitelná proudová ochrana, motorové pojistky, vypínač, hlavní vypínač, připojení plováků, sond a čidel, výstup na signalizaci.
POZNÁMKA:
- Ovládací skříň QTSE 20 - umožňuje automatické střídání a souběh dvou čerpadel
- Pro signalizaci havarijní hladiny je nutný ještě další 1ks plovákového spínače (MS1/10m)
- Rozvaděč není vybaven GSM hlásičem a nemá připojení pro dálkový přenos dat
- Rozvaděč je určen pro vnitřní instalaci -5°C až +40°C s maximální 50% relativní vlhkostí
Související produkty
-
Kód: 220017
| Hmotnost | 76 kg |
| Výkon motoru (?) | 11 kW |
| Výška výtlaku (?) | 30 - 35 m |
| Požadovaný průtok (?) | 30 - 40 m3/hod |
| Průchodnost čerpadlem (?) | 30 - 50 mm, 50 - 70 mm |
| Napětí (?) | 400 V |
| Velikost výtlačného hrdla (?) | DN80 |
| Výbava stroje (?) | Možnost připojení na SZ |
| Výrobce (?) | HCP |
